特長

装置・システムの概要

ポリエチレンなどのポリマー製造装置で使用された窒素ガスはVOC成分を含有しています。不活性ガス再生装置は、この窒素ガスからVOC成分を分離除去し、再生窒素として再利用できるようにする装置です。

用途

ポリマー製造工場などにおける、使用済み窒素ガスからのVOC回収

回収可能な物質例

エタン、プロパン、ブタン、ペンタン、ヘキサン、エチレン、プロピレン、ブテン、ブタジエン、ヘキセン、スチレン、アクリロニトリル、MMA、塩ビモノマー、酢酸ビニル、スチレンモノマーなど

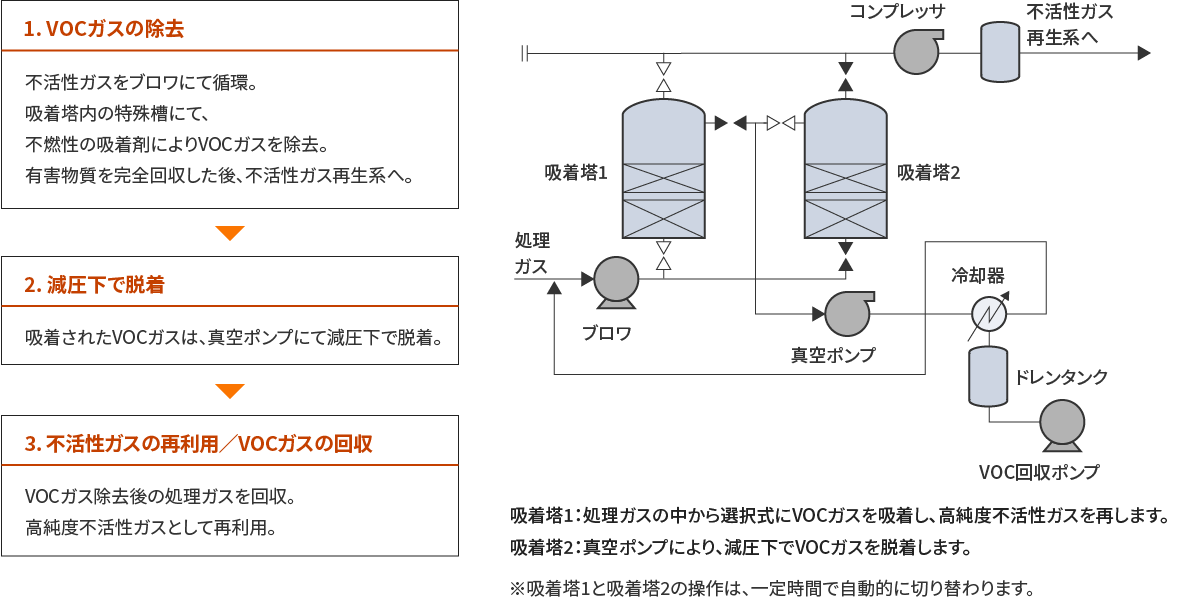

工程フロー

2つの吸着塔を有し、一方が吸着、他方が脱着を行います。これらを交互に繰り返すサイクル運転によって連続的にガス再生運転を行います。
分離したVOCは、冷却液化が可能な成分については液回収します。未凝縮ガスは、装置の入口に戻して再吸着処理します。^※

※ 吸着塔にて吸着可能な主な成分は、C₂（エチレン）以上の炭化水素ガスです。ただし、液化回収が難しいC₂軽質ガスは、気体として回収されます。このため、装置の入口に未凝縮ガスを戻す再吸着方式を採用した場合、軽質ガスは循環により次第に蓄積され除去されなくなります。これを防止するためには、連続的なガス抜き操作等が必要となります。ガス抜きの設置など、詳細のシステム構築は、お客様のご要望により当社にて最適設計いたします。

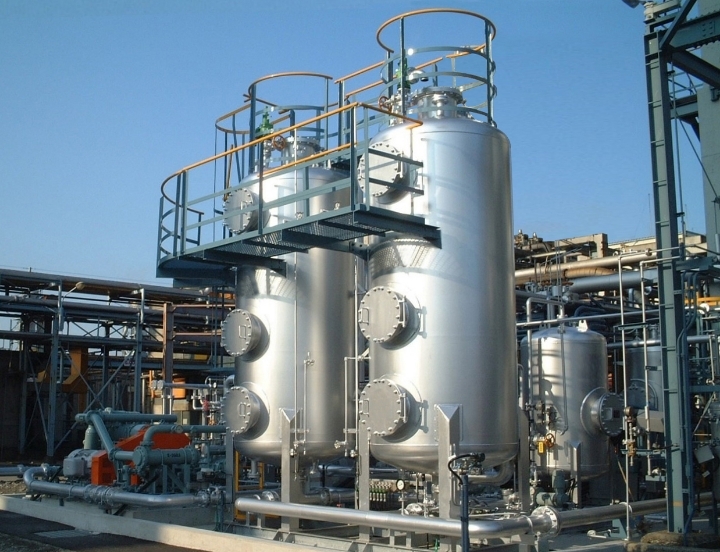

実績

以下のような納入実績があります。

よくあるご質問

再生窒素のHC濃度は、どのくらいまで除去できますか？

100ppｍ以下にすることが可能です。

吸着剤の交換頻度は、どのくらいですか

アルカリ成分などの吸着剤阻害成分がない状態での通常運転であれば、10年以上の連続運転実績があります。

吸着剤の性能保証は3年となりますので、発注時に適宜ご確認ください。

注意事項（お問い合わせにあたって）

プラントの仕様や使用する燃料などにより、導入の可否やシステムの仕様が異なるため、お問い合わせの際は下記から引合書をダウンロードいただき、必要事項をご記入のうえ、メールあるいはFAXにて送信ください。
（メール・FAXの送信先は引合書に記載しています）
