レイズネクストの有機溶剤ガス回収装置「VOC-VRU」は、PSA法による吸着方式を採用し、不燃性の疎水性吸着剤と特殊構造の槽などにより、揮発性有機物（VOC）の回収を可能にします。幅広い有機溶剤に対応し、低コストで"ゼロエミッション"を実現します。
特長
付帯設備が不要
PSA法による吸着方式を採用。従来の活性炭吸着法に比べ、脱着時の熱源としてのスチームが不要なため、ボイラーや排水処理装置などの付帯設備が不要となります。
高性能・高回収率
濃度数％のVOCを短時間で吸着。
回収方式および吸着剤は処理するVOCの性状により経済性を考慮して、最適な設計を行います。
高い安全性
不燃性で触媒作用のない疎水性シリカゲル、ゼオライトなどを吸着剤として使用しており、脱着時に熱源を使用しないため安全です。
常圧下で吸着
VOCを常温／常圧下で吸着し、減圧下で再生するので、高圧ガスの適用を受けず、また回収液の品質劣化がありません。
広い適用範囲
吸着剤の選択により、ベンゼン、トリクロロエチレンをはじめとする、 あらゆる有害大気汚染物質の回収に適用が可能です。
容易な操作性
簡単な操作で、必要な時に運転することができます。
シンプルな設備
主な用役として、電気を使用します。また、必要に応じて冷却用水を使用します。設備は、ユニットで構成されます。
装置・システムの概要
油槽所、タンク設備、製造設備などにおいて、工程から発生するガス中の有機溶剤成分（VOC）を吸着除去し、クリーンガスとして大気放出する装置です。吸着したVOCは、真空ポンプで減圧することで脱着し（PSA：Pressure Swing Adsorption方式）、冷却器で液化回収します。液化されない未凝縮ガスは、吸着塔の入口に戻して再吸着させ、外部へVOCを放出させません。
用途例
- 油槽所等のローリー出荷設備からのVOCガス回収
- タンクへの揮発性燃料や化成品の受け入れ、払い出し時に発生するVOCガス回収
- 製造設備等から排出される高濃度VOCガスの拡散防止装置としての適用
| 炭化水素類 | ガソリン、ベンゼン、トルエン、キシレンなど |
|---|---|
| 有機塩化物 | クロロホルム、ジクロロメタン、トリクロロエチレン、テトラクロロエチレンなど |
| アルコール | メタノール、エタノール、プロパノールなど |
| その他 | アセトン、MEKなどのケトン類、酢酸エステル、アクリロニトリルなど |

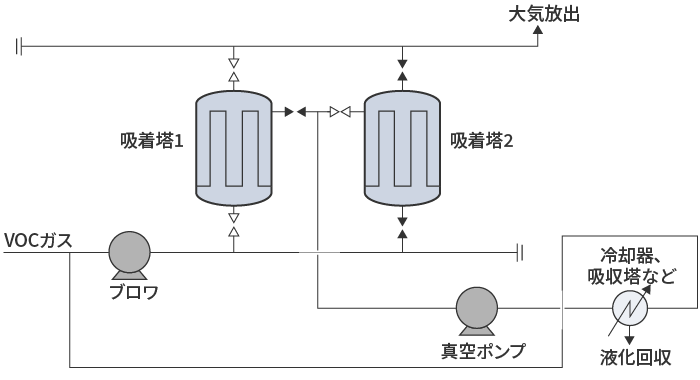

工程フロー
吸着塔1：VOCガスの中から選択的にVOCを吸着し、クリーンになった気体を大気放出します。
吸着塔2：真空ポンプによって減圧下でVOCを脱着します。
※ 吸着塔1と吸着塔2の操作は一定時間で自動的に切り替わります。

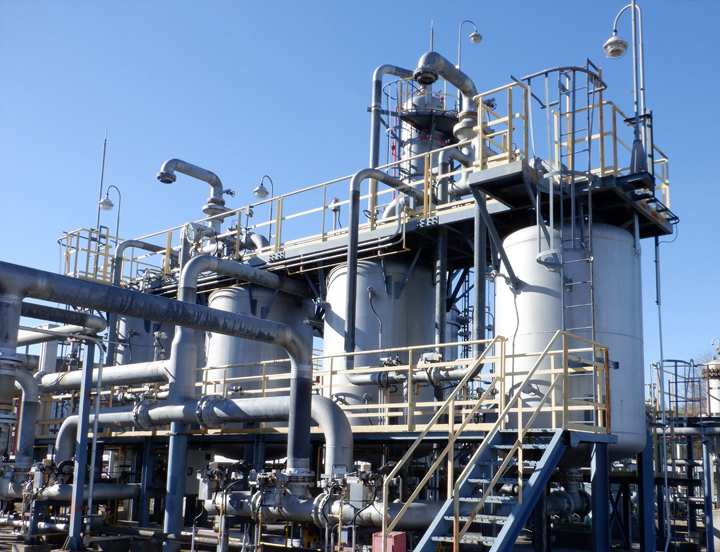

実績
以下のような納入実績があります。
| 年 | 設置地区 | 処理量 | 入口濃度 | 出口濃度 | 対象ガス | 備考 |
|---|---|---|---|---|---|---|
| 1999年 | 北陸地区 | 500m3/h | 25vol％ | 2,000ppm以下 | ガソリン | 排ガス規制／液回収 |
| 2000年 | 関東地区 | 1,000m3/h | 25vol％ | 2,000ppm以下 | ベンゼン、ブタジエン、窒素 | 排ガス規制／液回収／窒素回収 |
| 2000年 | 北陸地区 | 210m3/h | 6vol％ | 100ppm以下 | スチレンモノマー、トルエン、キシレン | 排ガス規制／液回収 |
| 2000年 | 関東地区 | 200m3/h | 6vol％ | 100ppm以下 | アセトン、酢酸エチル | 排ガス規制／液回収 |
| 2001年 | 関東地区 | 670m3/h | 6vol％ | 100ppm以下 | ヘキサン、エチレン、プロピレン、窒素 | 排ガス規制／液回収／窒素回収 |
| 2002年 | 関東地区 | 40m3/h | 30vol％ | 5ppm以下 | 塩化メチレン、メタノール | 排ガス規制／液回収 |
| 2003年 | 関東地区 | 500m3/h | 25vol％ | 1,000ppm以下 | メタノール、酢酸エチル | 排ガス規制／液回収 |
| 2005年 | 九州地区 | 12m3/h | 18vol％ | 6ppm以下 | 塩化メチレン、メタノール | 排ガス規制／液回収 |
| 2005年 | 関東地区 | 280m3/h | 15vol％ | 100ppm以下 | HCガス | 排ガス規制／液回収 |
| 2006年 | 九州地区 | 12m3/h | 29vol％ | 1ppm以下 | 塩化メチレン、メタノール | 排ガス規制／液回収 |
| 2007年 | 九州地区 | 12m3/h | 25vol％ | 1ppm以下 | 塩化メチレン、メタノール | 排ガス規制／液回収 |
| 2007年 | 関東地区 | 540m3/h | 4vol％ | 100ppm以下 | ヘキセン、窒素 | 排ガス規制／液回収／窒素回収 |
| 2007年 | 東北地区 | 3,000m3/h | 25vol％ | 6,000ppm以下 | ガソリン | 排ガス規制／液回収 |
| 2007年 | 関東地区 | 350m3/h | 3vol％ | 100ppm以下 | ヘキセン | 排ガス規制／液回収 |
| 2016年 | 東北地区 | 240m3/h | 27vol％ | 60ppm以下 | 塩化メチレン、トルエン | 排ガス規制／液回収 |
よくあるご質問
-
処理ガス濃度5,000ppmですが対応可能でしょうか？ -
当社の装置は、高濃度領域の処理が得意です。ppmオーダーの場合はおすすめしておりませんが、対応は可能ですので一度ご相談ください。 -
50,000m3/hの処理ガス量ですが対応可能でしょうか？
-
可能ですが、経済設計にならない可能性があります。
1ユニットの基本処理量は、600m3/h程度で、これを超える場合は複数ユニットを並べることになります。このほか処理量についてのご相談は、引き合い依頼書に記載いただけましたら、詳細検討後に回答いたします。
